EEC 210 Analysis and design of analog integrated circuits HW 6

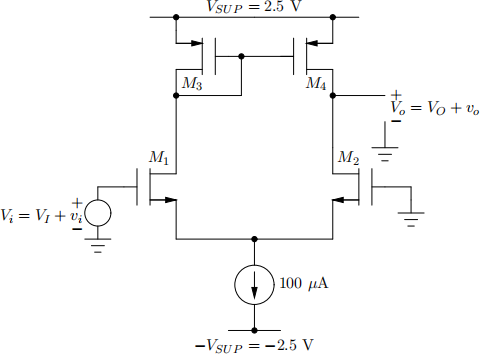

1.       Let VI  = 0, and determine the unloaded voltage gain vo /vi  and output resistance for the  circuit below.   Assume  Wn   = 50 µm and  Wp   = 100 µm.   For  all  transistors, assume L drawn  = 1 µm and Xd   = 0.  Use Table 2.3 at the end of this homework for other parameters.  Check your answers with SPICE.  Also, use SPICE to plot the large-signal VO  − VI  transfer characteristic.  Use SPICE to determine the CMRR with VI  = 0 if the current-source output resistance is 1 MΩ .

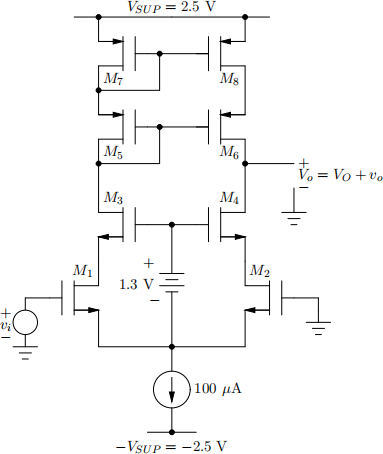

2.       Determine the unloaded voltage  gain vo /vi   and  output resistance  for the circuit

below.   Assume   Wn   = 50 µm  and   Wp   = 100 µm.    For  all  transistors,  assume L drawn  = 1 µm and Xd  = 0.  Use Table 2.3 at the end of this homework for other parameters.  Ignore the body effect.

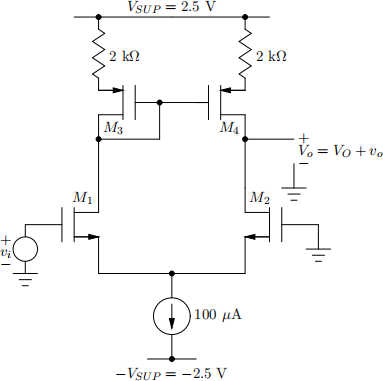

3.       Repeat the previous problem for the circuit below.
