Assignment - TELE4653 Digital Modulation & Coding

Publication Date: 14 March 2024.

Notes:

.   Total Marks: 10.

.   Total pages: 2 (including this page).

.   Deadline of the report submission: 23:59, 7 April 2024.

.   Late submission will suffer a penalty of 2 marks per day late.

.   The assignment report (in PDF file) must be sent to [email protected] before/on the deadline.

.   Every student must work on the assignment independently.

.   The assignment report should include following:

(a)      Title page: Student name & ID, email address, etc.

(b)      Main part: your solutions with detailed derivations.

(c)      MATLAB results (plotting and discussion of results).

(d)      Appendix: MATLAB code for producing the figures in the report. DO NOT send the code in a separate file. Please copy and paste it in your report.

Question 1 (10 Marks)

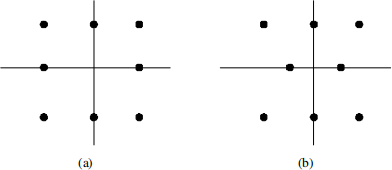

Consider the two 8-point QAM signal constellations shown in Fig. 1. The min-imum distance between adjacent points is 1.

Fig. 1.  Two 8-point QAM signal constellations.

Suppose at time instant k a signal point ak  randomly selected from the constel- lation A is transmitted and corrupted by additive zero-mean white Gaussian noise zk. The received signal can be expressed as

The detection of signal ak  is performed by finding


i.e.,  the  one  which  has  the  minimum  Euclidean  distance  between  the  received signal rk  and the possible transmitted signal point in the constellation A. Plot the average probability of the detection error  as a function of signal to noise ratio (SNR) from 0 dB to 10 dB for each constellation in Fig. 1 (Please attach the program code for producing the simulation figure).
