1  Part 1

Your report should have three things in it:

1.  The plots as produced by ypur code, complete with title, annotations and fits.

2.  Numerical data - it is not necessary to include the numerical data as annotations on the plot, but you should include a one or more tables of numerical results.

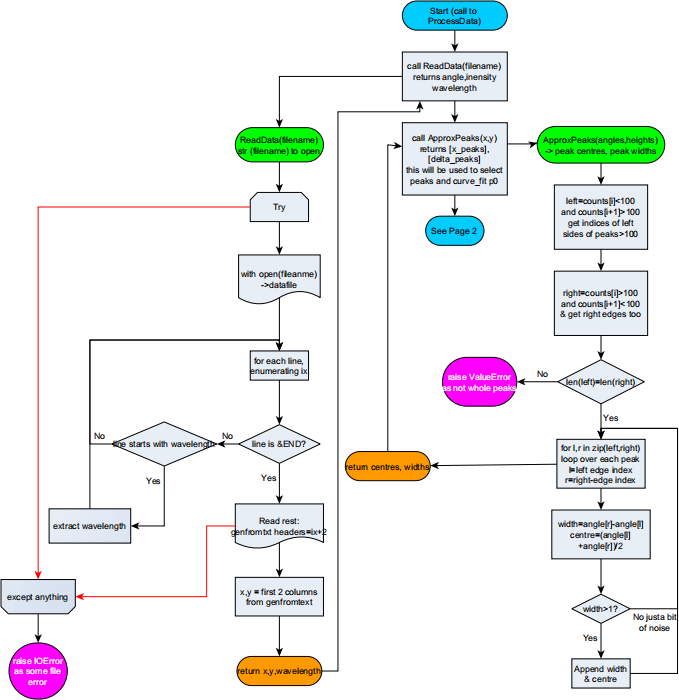

3.  Flow diagram.  The flow diagram is how you demonstrate that you understand how your code works.

Your report must be submitted as a pdf file, not a Microsoft Word, Mac Pages, or LibreOffice

format file. All of these packages can generate pdf files easily.

Your report must be entirely your own work.

Your report just needs to include the three elements specified above, it does not need to have   any abstract, introduction, background theory, experimental methods, discussion or conclusions section.

1.1  Plots

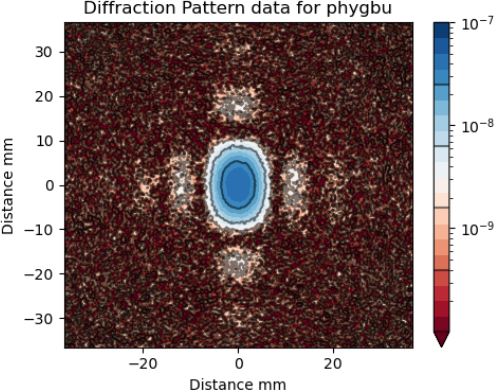

You should have one plot of the 2D diffraction data and two plots of sections of the diffraction data with one or more fits.

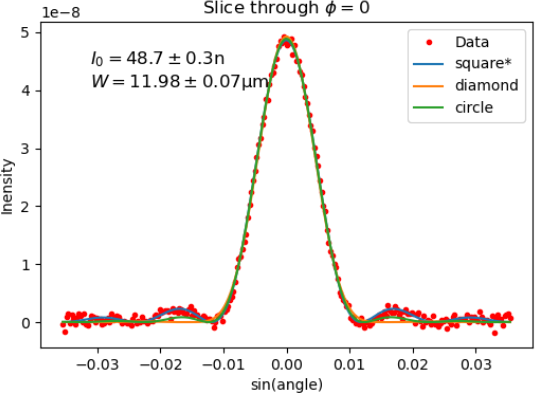

The first slice is vertically through the middle of the diffraction pattern.  The code used for this report worked with randomly chosen aperture shapes and so the data is fitted with all three fitting models, and the one that fits better is marked with an asterisk.  Code that works with a fixed aperture shape will only have a single fit.

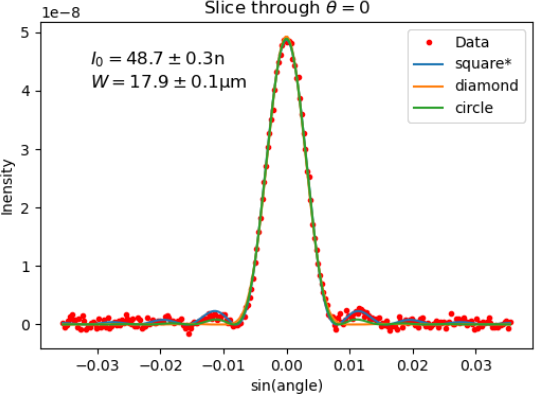

The second slice in his case is horizontally to get the second dimension of the aperture.  The best fit is again marked by an asterisk.  Code that works with only a single shape of aperture will only have a single fit. You should indicate which slice of data is being shown in the second plot in the figure title or in a caption.

1.2  Numerical Data

You should make a short table of the results from your fitting code, along with the uncertain- ties. Although your code does not have to work out how to correctly round the results, you should do so manually yourself when including them in this table.

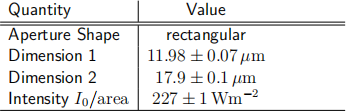

Table 1: Final results for each parameter returned by the code after they have been manually rounded as appropriate for the uncertainty.
