Numerical Solutions to EEEN60631

Analysis of Electrical Power and Energy Conversion Systems

2022-23

Question 1

a)   (i)       Not numerical.

(ii)      Not numerical.

(iii) ω = 2096 Tads−1 (334 Hz), ζ = 0.42.

(iv)     a = 3.75, b = 0.95.

b)   Not numerical.

Question 2

a)   (i)       Not numerical

(ii)      Breakpoints at 236 Hz and 470 Hz.

(iii)    Sketch required, peak output change of 0.94 A,period of 0.165 ms.

(iv)     15%.

(v)      Bode plot sketch. Starts at 134.6 dB at 0.1rad/s. Then -20dB/decade due to pole at 0 rad/s. Then -40dB/decade from 8.125 rad/s due to pole. Then -20dB/decade from 1485 rad/s due to zero.

Question 3

a)   60.188 Hz

b)   Not numerical.

c)   Not numerical.

d)   2947 A.

e)  zgrid = 0.02912 + j0.3494 pu.

Question 4

a)   (i) 270, (ii) 619, (iii) 349, (iv) 79, (v) 611, (vi) 349.

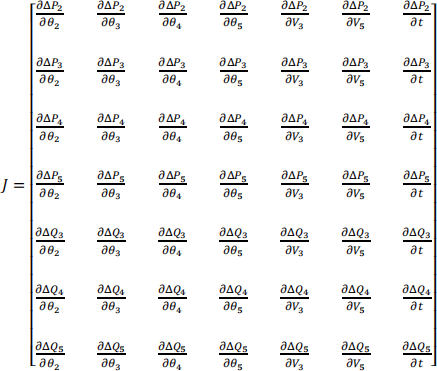

b)

(ii)

c)   (i)       69.50 MW

(ii)     94.60 MW
