Pipe Fantasy (Part 2)

This is the second part of the Pipe Fantasy project. You will add the “goo” and display the list

of incoming pipes. However, instead of starting the goo-flow automatically, the user will click to

propagate the goo after all pipes are placed. This approach will make the game easier to implement for now. So, the game works as follows:

1    Click to place pipes on tiles (HW 6)

2   When all incoming pipes are exhausted, click to move the goo by one tile (HW 8)

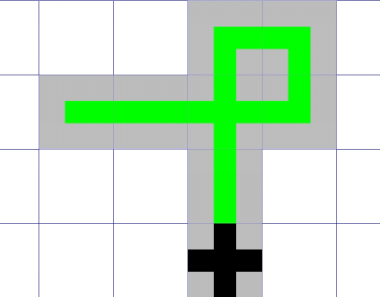

The following example illustrates the goo-flow:

In this example, the goo flows into a Cross pipe from  left and flows out to  right , and later flows into the Cross pipe from top and flows out from bottom .

Before You Start …

Here are a few things to keep in mind before you start working on it:

1    Everything we said about Part 1 still applies!

2   This assignment will ask you to build on top of your solution to Part 1. So, make sure you

have a working solution to Part 1 before you start. To help you with this, we will be hosting a help session for Part 1.

Goo Flow

Important: You should complete and test every part before proceeding to the next part. If you donʼt, you are very likely to end up with an unfixable program.

In Pipe Fantasy, the goo starts from a starting pipe on the grid. A starting pipe is a pipe that    only has an opening in one direction. Moreover, the player does not place the pipe with a click: its location is set when the game begins.

Task 1: Modify your data definition for Pipe to include starting pipes.

Test your code: all existing check-expects should work.

Task 2: Modify your definition for pipe->image as follows:

;; pipe->image: Pipe Integer Integer Boolean -> Image

;; Draws the given pipe on a square tile with length tile-side-length. The width

;; of the pipe is pipe-width. Pipe-width should be less than tile-side-length.

;; If filled? then draw the pipe with goo.

(define (pipe->image pipe tile-side-length pipe-width filled?)

...)

Make all necessary changes to support starting pipes and the modified  pipe->image function.

Test your code: all existing check-expects should work. You should run the game and verify

that it continues to work as before. You have added support for starting pipes and goo, but are not using them.

Task 3: Goo flows through the pipes on the grid, starting from the starting pipe. The starting pipe is considered to have goo from the beginning. The goo continues to propagate in the

direction of the opening until it reaches either:

•   An empty cell,

•   The boundary of the grid, or

•   A pipe that does not have an opening towards the direction of the flow.

Design data called GooFlow that represents the path taken by the goo and the direction in   which it is flowing. You can modify existing data if you wish, but it isnʼt necessary to do so.

Test your code: all existing check-expects should work. You should run the game and verify that it continues to work as before. You have designed GooFlow but are not using it.

Task 4: Write a function grid-goo-propagate : GooFlow Grid -> GooFlow that moves the goo forward by one tile. If the goo is stuck, produce the same goo.
