1.   [11  marks]  The  graph  below  represents  an  electrical  network  with  the resistance of each edge in appropriate units shown next to it. s is the source and t is the sink.  The resistances of four of the edges are known,  Rsa  = 2, Rab  = 3/2, Rbc  = 2 , Rbt  = 4 in suitable units, while Rac  = Rct  = z, but the value of z is not known .

You are given that Ibc  = 2 and Iab  = Iac .  Use the method of spanning trees to calculate z and the current Iac .

2.  [6 marks] Let n be a positive integer, n ≥ 2.  The graph G illustrated below has vertices a1 , a2 ,..., an , b1 , b2 ,..., bn , c1 , c2 ,..., cn  and d, and edges a1 b1 , b1 c1 , c1 a1 , and , bnd , cnd and aiai+1 , bibi+1 , cici+1  for every i , 1 ≤ i ≤ n − 1 .

Show that G  has 9n2  + 6n + 1 spanning trees.  (Hint:  The  Matrix Tree Theorem is probably not useful here.  Instead, think about how many edges you have to remove to get a spanning tree and what conditions those edges have to satisfy.)

3.  [13 marks in total]

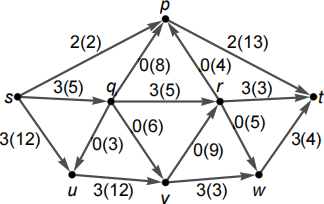

Let G be the graph shown below, s is the source, t is the sink.  Some steps of the Ford-Fulkerson algorithm have already been carried out.  Let  f denote the flow shown in the graph. The number in parentheses next to an edge xy→ is the capacity c(x, y), while the number in front of the parentheses is the flow in the edge, f (x, y), as usual.

(a)  [3  marks]  Let S  =  {s,r, w} and T  =  {t,p,q,u, v}.   Calculate  v(f), Σ f (x, y) −Σ f (x, y), and c(S, T).  (Show your working, do not just give

x∈S, y∈T               x∈T, y∈S

∈E                       ∈E

numerical answers without any explanation.)

(b) [10 marks] Find a maximal flow in G by using the Ford-Fulkerson algorithm starting with the flow f shown in the graph above and prove that the flow you have found is indeed maximal by exhibiting a cut whose capacity is equal to the value of the flow .   At  each  step,  indicate  clearly  the  flow  in  each edge, the augmenting path along which you are increasing the flow and the amount by which you are increasing the flow .  Also show how you find the cut corresponding to your maximal flow .  Diagrams are provided on the next page, the first diagram shows the flow f you must start with.

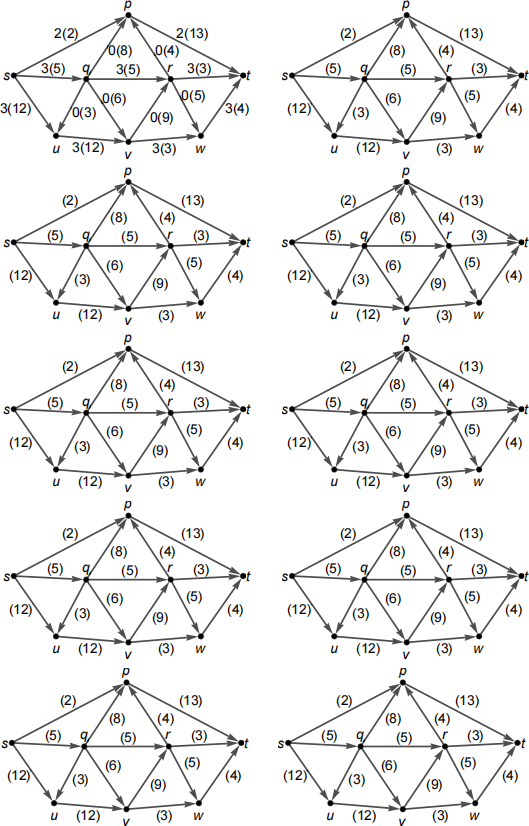

Use these diagrams to solve Question 3 (b) .
