1    Instructions

[SAMPLE ONLY - AS PER LAB EXAM - DO NOT SUBMIT]

The submission of your answers is due at 17:00 (5 PM) on the day of your lab test. After this time, you can still submit your answers within a further 24 hour period, but you will receive a maximum mark of 50%. There are 10 individual questions, all worth equal marks. Each student has a different network. Do not collaborate with or copy from other students; this will be immediately detectable and all students involved will receive a mark of zero.

Start your VM and open a terminal window (note:  you may always open more than one terminal window if desired).

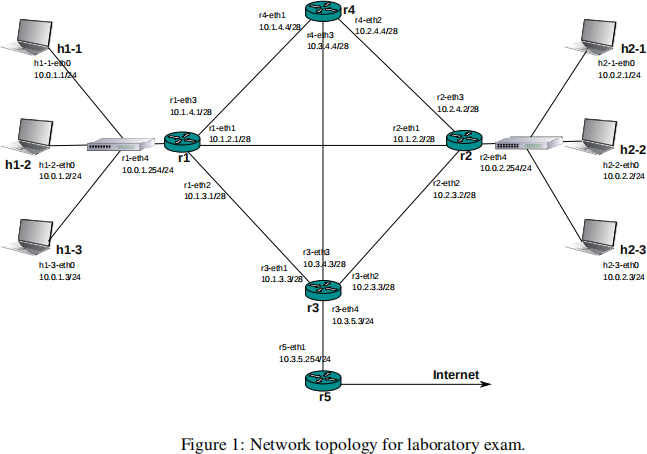

For this laboratory exam, we will be using the network topology shown in Figure 1.

IMPORTANT - download the exam scripts and coniguration iles by running the following com- mand inside the comm-protocols-labs folder (i.e. cd ˜/comm-protocols-labs irst):

git pull

PLEASE ADVISE VIA MICROSOFT TEAMS IF THIS DOES NOT WORK - I can provide an alternative download mechanism (e.g. if you are in China and cannot access bitbucket directly).

You will now have a folder in comm-protocols-labs called exam.  Change directory to this folder (cd exam).  In this folder, you should see TWO VERSIONS of the compiled Python exam script:

intel_examscript

M1_examscript

These scripts have been built for Intel (Windows, Mac) users and Apple M1/M2 Mac users, respec- tively.  Copy ONLY the script for YOUR PLATFORM according to your student ID number. For example, if my student ID number was 12345678 and I have an Intel-based laptop, I would copy the Intel script as follows:

cp intel_examscript examscript_12345678

If, instead, you have an M1 or newer Mac (NOT the Intel-based Macs) then you should copy the M1 script:

cp M1_examscript examscript_12345678

MAKE SURE YOU RENAME THE CORRECT FILE - THE M1 SCRIPT WILL NOT WORK ON INTEL OR AMD CPUS AND THE INTEL SCRIPT WILL NOT WORK ON M1 CPUS!!

To start the Mininet emulated network, run your exam script exactly as shown below (just one dot - this is not a typo!):

sudo ./examscript_12345678

obviously substituting your own ID number - tab completion will help with the typing!).  The  ./ preix means “I want to run the script in THIS folder”; note that this is a little different to what we did in the lab exercises!. Message me on Teams if you have any dificulties.

This will cause the script to generate the speciic set of network parameters for your exam. If you run the script with the wrong number, most of your answers will be marked as incorrect!

Wait a few moments until you can see the mininet prompt (it should look like this: mininet>). It will take about 10- 15 seconds after this point before the network fully converges.

NOTE: For the practice exam ONLY, the script will print lots of debugging information when it is run. You may examine this to see some of the answers to the questions below. For the real exam, this debugging information will not be shown.

2    Exam Tasks

For each of the questions below, you will need to e-mail your responses to me ([email protected]). There is no need to cut and paste the questions - but please number each of your responses.

1.  Using at least 200 packets, measure the minimum, average and maximum round trip time and percentage packet loss from h1-1 to h2-1. You can reduce the ping interval time to 0.5 or 0.2 seconds to speed this up.

2.  Use both traceroute and ping to determine the path taken by these packets. through the network. Record the path.
